Practica 1. Corriente eléctrica
Objetivos:
- Demuestra el comportamiento de la corriente eléctrica en un circuito abierto y cerrado.
- Interpreta el código de colores para las resistencias.
Materiales:
- Formato de práctica
- Computadora con Internet
- Software de simulación
- Cámara de video
Marco teórico:
Un circuito simple se compone de un elemento de control que
para este circuito será un Push bottom, una fuente de alimentación, una carga y
un elemento de protección, que para este caso será un Led (Diodo emisor de luz)
y una resistencia respectivamente.
El elemento de control es el que permite o no el flujo de
corriente eléctrica en el circuito, cuando éste se encuentra cerrado, existirá
un flujo de corriente cuya magnitud será proporcional a la fuerza de la fuente de
alimentación (voltaje), por tal motivo debemos considerar las características
técnicas del elemento de carga para no quemarlo o dejarlo sin la alimentación
suficiente para activarlo, en este caso será un LED color rojo, cuyos requerimientos
son 2.5 V de CD y 20 mA.

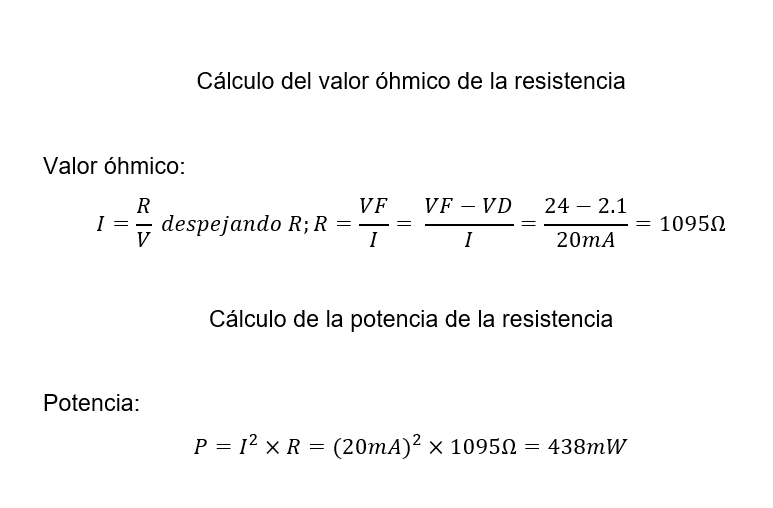

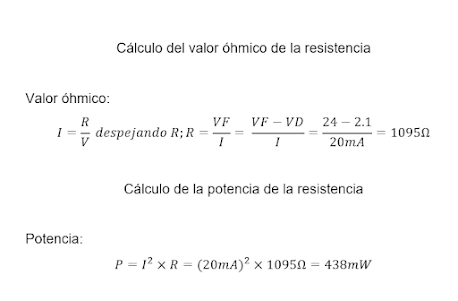

Para modular el flujo de corriente eléctrica que alimentara
el LED debemos conectar una resistencia con un valor óhmico calculado a través
de la ley de Ohm, además de calcular su potencia eléctrica, entendida como la
capacidad para disipar calor.
|
R |
Código de
colores de la resistencia |
VR |
VD |
I |
|
1kΩ |
marrón,
negro, rojo, dorado |
21.00V |
2.99V |
20.94µA |
|
250Ω |
Rojo,
verde, marrón, dorado |
16.41V |
7.58 |
65.43µA |
|
450Ω |
Amarillo,
Verde, Marrón, Dorado. |
18.85V |
5.14V |
41.8µA |
CONCLUSIONES
¿Qué sucede con la corriente
cuando la resistencia cambia?
En otros términos, mientras se
incrementa la resistencia, la corriente reduce y, al contrario, una vez que la
resistencia reduce, la corriente se incrementa.
¿Por qué cambia la caída de
voltaje por cada cambio de resistencia?
Existe una caída de voltaje
gracias a la energía usada para pasar la corriente por medio de la bombilla.
¿Por qué no cambio el voltaje en el LED?
El voltaje del led no cambia ya
que llegando a un 2V la corriente está fuera de escala y esta podría provocar
que el LED se quemara.
¿Qué sucede con la
corriente cuando se cambian las resistencias?
Tal como lo expresa la ley de Ohm, I =V/R. Cuando la resistencia se reduce, la corriente se incrementa; cuando la resistencia se incrementa, la corriente se reduce.
Equipo:
Carrillo Negrete Roberto Isidro
Mendoza Montoya Marlon Rodrigo
Perez Avila Genaro Brayan
Rivera López Martha Aline
Zuñiga Aviles Nathan Emiliano
